铝合金便携式安装门吊
自重轻、便携、现场即可手动安装
仅4个螺栓即可把4件轻小的零件组合在一起
仅2-3分钟内即可完成支腿的组装
360度旋转脚轮方便任何位置定位
在所有平坦或凹凸不平的地面均可使用
结构简单，高度和跨度均可调整
非常安全，而且小车不会落
可折叠，方便存储及运输
整体的安全性能已通过CE认证，按EN795 B类标准设计
符合人体工程学设计的型材，把手等，操作更加安全
起升额定载荷500-5000KG，具体可参考技术参数表
多种尺寸S/M/I/T的标准配置，也可定制，组件均可互换
侧梁和支腿通过螺栓连接保证了整体的稳定性
需腐蚀、易清洗，适用于电镀及洁净室等环境
每台便携门吊包括：
2件A型支腿结构（可定制）
全封闭式小车
大梁长度可达9000mm（根据起重量）
标准大梁长度
2500mm 4570mm 8400mm
3000mm 5500mm 9000mm
3920mm 6000mm

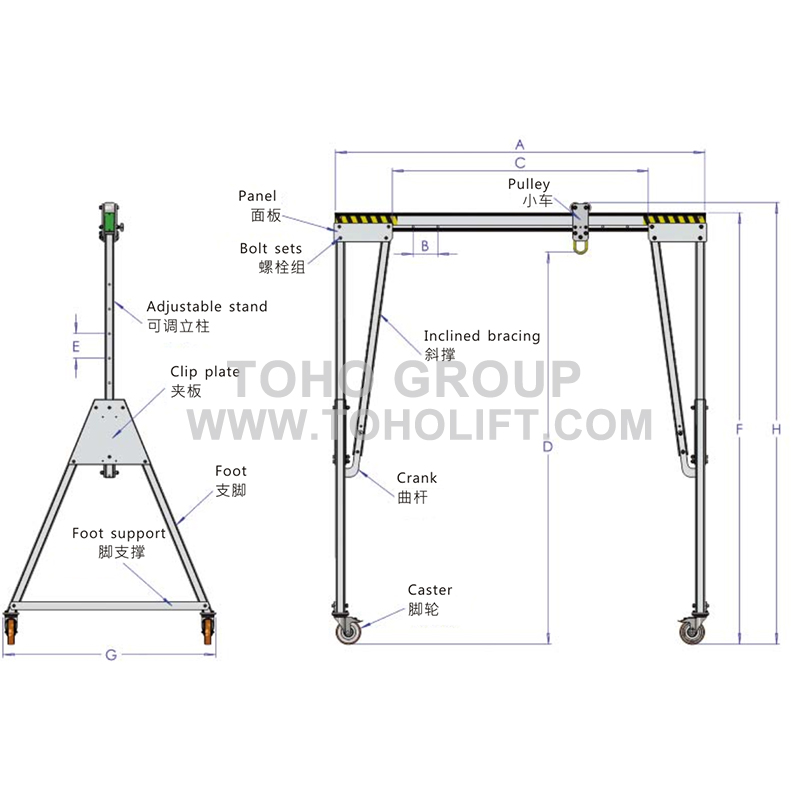

主要技术参数/尺寸
C尺寸，内档空间跨度=A-920MM
注意：大梁高度的调整
每台门吊的高度方便调整，由2个螺栓在垂直位置插拔，可以很容易并安
全地提高到需要位置
调整间距：200或150mm
侧面可以安装棘轮机构，降低所需提升力
PG500规格
大梁高250MM
小车高570MM
小车顶部至大量距离125MM
标准大梁规格
大梁高152mm
小车高385mm
小车顶部至大梁距离82mm
|
起重量(kg) |
信号 |
最大挂钩高度 |
高度增量 E(mm) |
最小挂钩高度 D min(mm) |
梁顶最大高度 |
整体最大高度 |
整体最小高度 |
宽度 |
重量(kg) |
脚轮尺寸(mm) |
|
500 |
S |
2355 |
5x150 |
1605 |
2675 |
2757 |
2007 |
1212 |
33 |
85x150 |
|
M |
2851 |
5x150 |
2101 |
3171 |
3253 |
2503 |
1429 |
40 |
85x150 |
|
|
I |
3188 |
5x200 |
2188 |
3499 |
3581 |
2581 |
1726 |
46 |
85x200 |
|
|
T |
4079 |
6x200 |
2879 |
4399 |
4481 |
3281 |
2011 |
51 |
85x200 |
|
|
1000 |
S |
2355 |
5x150 |
1605 |
2675 |
2757 |
2007 |
1212 |
33 |
85x150 |
|
M |
2851 |
5x150 |
2101 |
3171 |
3253 |
2503 |
1429 |
40 |
85x150 |
|
|
I |
3188 |
5x200 |
2188 |
3499 |
3581 |
2581 |
1726 |
46 |
85x200 |
|
|
T |
4079 |
6x200 |
2879 |
4399 |
4481 |
3281 |
2011 |
51 |
85x200 |
|
|
2000 |
S |
2355 |
5x150 |
1605 |
2675 |
2757 |
2007 |
1212 |
33 |
85x150 |
|
M |
2851 |
5x150 |
2101 |
3171 |
3253 |
2503 |
1429 |
40 |
85x150 |
|
|
I |
3188 |
5x200 |
2188 |
3499 |
3581 |
2581 |
1726 |
46 |
85x200 |
|
|
T |
4079 |
6x200 |
2879 |
4399 |
4481 |
3281 |
2011 |
51 |
85x200 |
|
|
3000 |
S |
2410 |
5x150 |
1660 |
2730 |
2812 |
2062 |
1212 |
55 |
85x200 |
|
M |
2906 |
5x150 |
2156 |
3226 |
3308 |
2558 |
1429 |
60 |
85x200 |
|
|
I |
3188 |
5x200 |
2188 |
3499 |
3581 |
2581 |
1726 |
70 |
85x200 |
|
|
T |
4079 |
6x200 |
2879 |
4399 |
4481 |
3281 |
2011 |
82 |
85x200 |
|
|
5000 |
I |
3181 |
5x200 |
2181 |
3592 |
3717 |
2717 |
1736 |
97* |
125X200 |
|
T |
4049 |
6x200 |
2849 |
4487 |
4612 |
3412 |
2021 |
106* |
125X200 |
|
